YRD-C快速冷挤压油压机系列返回

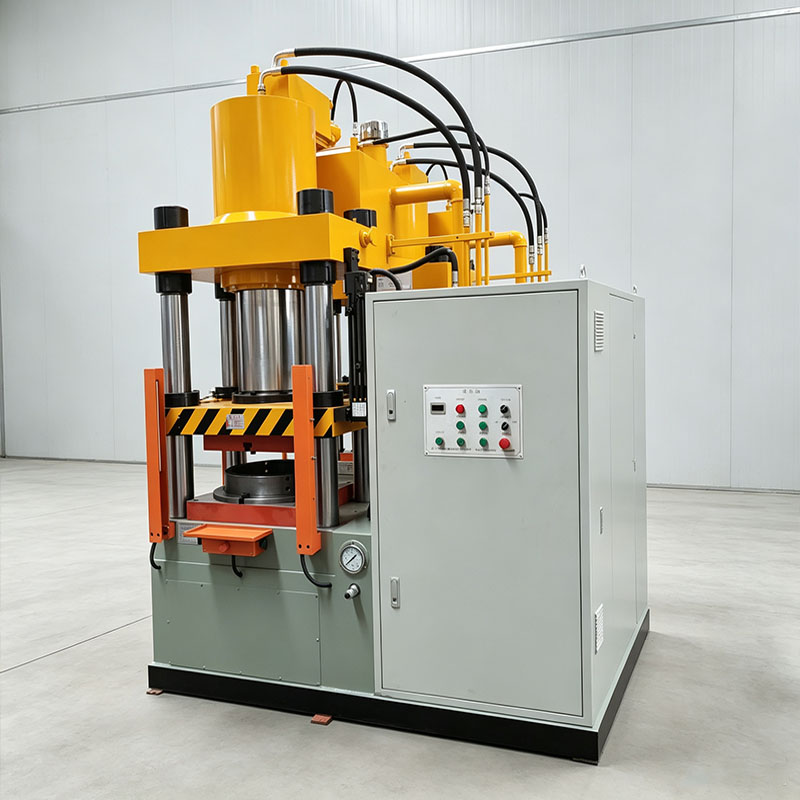

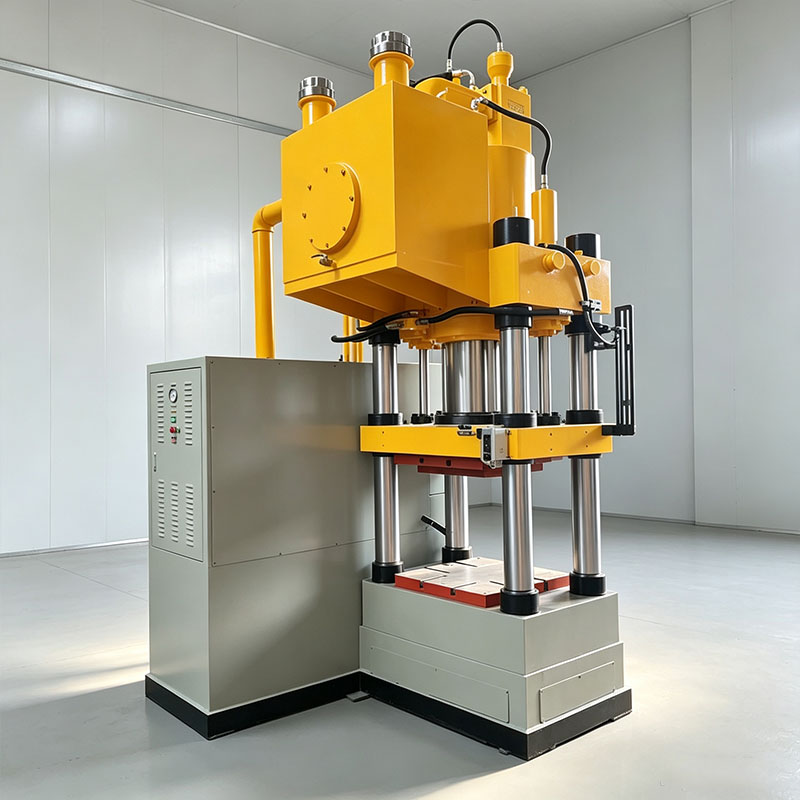

本机采用四柱平衡结构、主缸下压式，使之具有精度高、工作台固定和方便操作等特点。

四柱冷挤压液压机主要适用于金属材料的冷挤压成型，压印，浅拉伸，落料等用途。如汽车、摩托车零部件、手机外壳、LED散热器、表带、表壳、五金工具等。

● 机架与活动工作台导向精度高，刚性好，抗侧向力强，特别适用于压制不对称的产品；
● 四柱采用高强度材料制作，表面镀硬铬，耐磨性好。
● 可安装上、下退料缸，适用冷挤压产品退料要求。

YRD-C四柱单动机系列技术参数

项目		单位	YB31-100C	YB31-200C	YB31-300C	YB31-500C	YB31-800C	YB31-1000C
技术参数
机型			YRD-C四柱单动机系列
主油缸公称力		kN	1000	2000	3000	5000	8000	10000
主油缸液体最大压力		MPa	25	25	24	25	24	25
主缸回程公称力		kN	40	50	50	80	80	100
活动横梁最大行程		mm	300	400	400	500	500	200
顶料缸公称力		kN	150	300	300	400
顶料缸行程		mm	200	200	200	200
活动横梁到工作台距离	最大	mm	600	700	700	800	630	670
活动横梁到工作台距离	最小	mm	300	300	300	300	430	470
活动横梁升降速度	下行	mm/s	320	280	300	300	300	220
	加压		8-15	5-15	4-15	4-10	11	9
	上行		350	260	300	280	300	220
电动机功率		KW	7.5	11	18.5	22	37	37
工作台有效面积	左右（柱内）	mm	450	600	660	650	750	810
工作台有效面积	前后（工作台边）	mm	430	600	660	715	900	800
轮廓尺寸	左右	mm	1600	1650	1750	1900	2080	2200
	前后		1250	1510	1430	1500	1600	1600
	高		2300	2550	2680	2750	2930	3020
整机重量			3	4.5	6	9	13	15

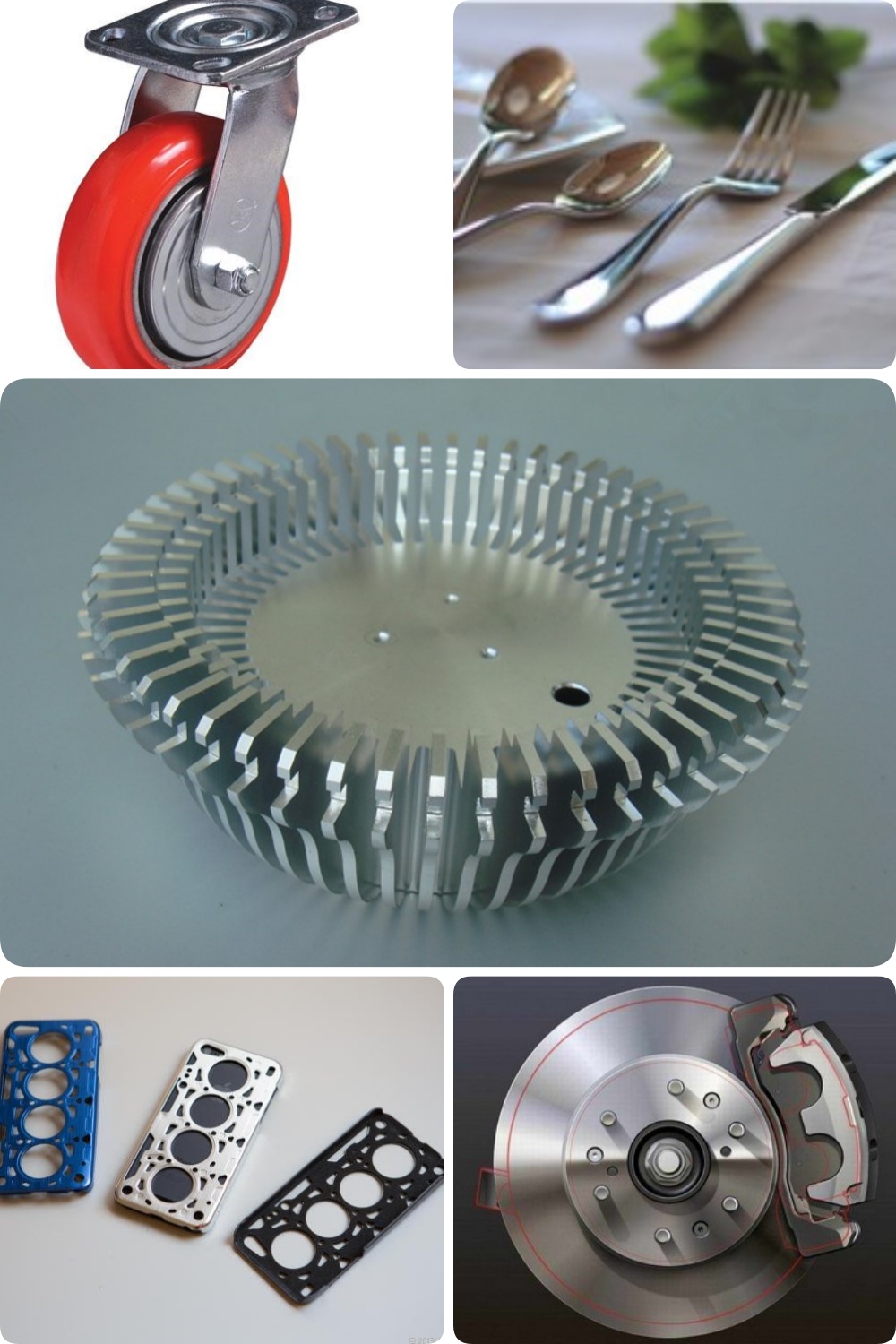

加工样板
